IG-102



HF-signalgeneratorn IG-102 lanserades 1963 och var i produktion till 1977. Den ersatte RF-1 som lanserades 1960. Det är endast mindre skillnader mellan RF-1 och IG-102. Senare kom versionen IG-102S som skiljde sig från IG-102 i det att det fanns två anslutningar, märkta RF DIRECT, placerade direkt under frekvensinställningsratten. IGW-19 ersatte sedan IG-102S men det var endast frågan om en annan färg. IG-5280 ersatte IG-102 och var i produktion till 1990. IG-5280 var en signalgenerator av enklare slag för nybörjare. På min IG-102 har jag bytat kontakterna till BNC-typ.

IG-102

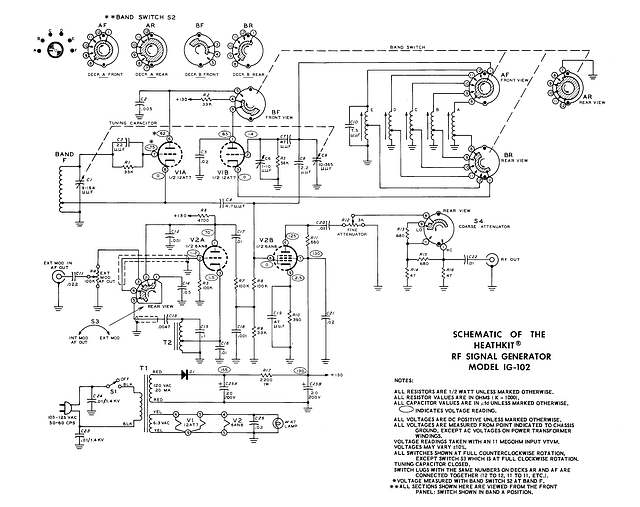

schematic
