Högtalarenhet  SP-9710

HANSGATU

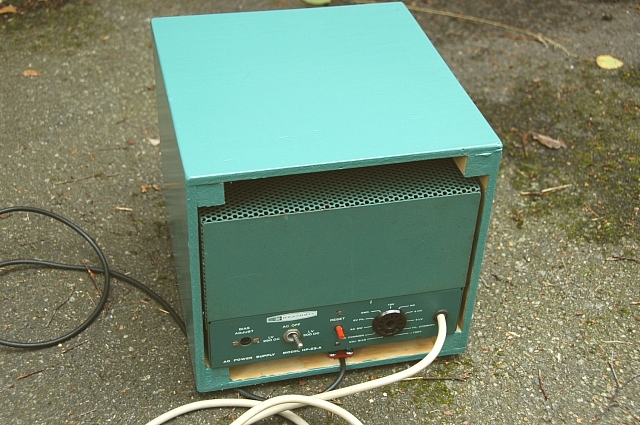

Till min HW-101 har jag högtalaren SB-600 med nätdelen HP-23B inmonterad. Till min HW-100 har jag nätdelen HP-23A men inte någon SB-600 att montera den i. Därför har jag gjort mig en motsvarande enhet som har samma funktionalitet men gjord i 8mm plywood och målad i Heathkit-grönt. SB-600 har ett ovalt 6"x9" högtalarelement. Jag har inget motsvarande men däremot så har jag ett bredbandselement av typ Philips 9710 M/01 med AlNiCo-magnet. Elementet är ungefär av samma årgång som HW-100. 9710 är ett runt 8½" element som gör att lådan måste bli något högre än SB-600 men bredden överensstämmer, så jag kan placera dem på varandra.

SP-9710

SP-9710

SP-9710

Philips 9710 är troligen det bästa bredbandselemetet som någonsin tillverkats. Det lanserades redan i mitten av 50-talet och tillverkades fram till början av 80-talet. Under årens lopp har bl.a. magnetsystemet utvecklats men redan den första versionen hade mycket fina egenskaper. 9710 M/01 hade AlNiCo-magnet men den senare versionen 9710/M8 hade keramiskt magnetsystem. Den fanns i högohmigt utförande för transformatorlösa rörslutsteg. 9710/AM hade 800 ohm och 9710/BM hade 400 ohm impedans. 9710/M8 fick så småning om beteckningen AD9710/M8. 9710 har använts i välljudande HiFi-högtalare som t.ex. flera versioner av högtalarna från Carlsson/Sonab.

9710

Min 9710 hade några hål och sprickor i konen och kantupphängningen visade tecken på många års användning. Jag har impregnerat konen med ett tunt lager trälim och förstärkt kantupphängningen med ett par lager med gummiklister.

9710

9710

Att använda ett så pass bredbandigt element i SSB/CW-apparatur är egentligen helt fel men "man tager vad man haver"  ;-)
