HW-100


Transceivern HW-100 för amatörbanden 80...10 meter lanserades 1968 och var i produktion till 1971. Den ersattes sedan av HW-101. HW-100 var utseendemässigt i samma stil som enkelbandarna HW-12A/HW-22A/HW-32A men under höljet så var det en något förenklad SB-101. SB-101 ansågs för dyr för många radioamatörer, så Heathkit utvecklade HW-100 baserad på SB-100/SB-101-seriens komponenter för att möta radioamatörernas krav på en billigare transceiver. De gjorde det möjligt genom att göra en ny VFO med betydligt enklare avstämningsmekanism och med en skalupplösning på 5kHz istället för 1kHz som SB-101 hade. Dessutom reducerades antalet finesser på frontpanelen och instrumentets mätfunktioner. Även apparathöljet var av enklare konstruktion. HW-100 var en framgångsrik transceiver men många klagade på den enkla avstämningsmekanismen. HW-100 hade enbart SSB-filter men det var möjligt att eftermontera ett CW-filter.

När jag köpte min HW-100 var den i ganska risigt skick. Men efter rengöring av alla kretskort, rör, m.m., byte av drivremmar, reparation av 28MHz-spolen i heterodynoscillatorn, ommålning av höljet och en total omtrimning av hela transceivern, så blev det en riktigt bra HW-100. Modifieringar som jag planerar att göra är installation av ett CW-filter och ett variabelt audio-filter för bättre selektivitet vid mottagning.


HW-100

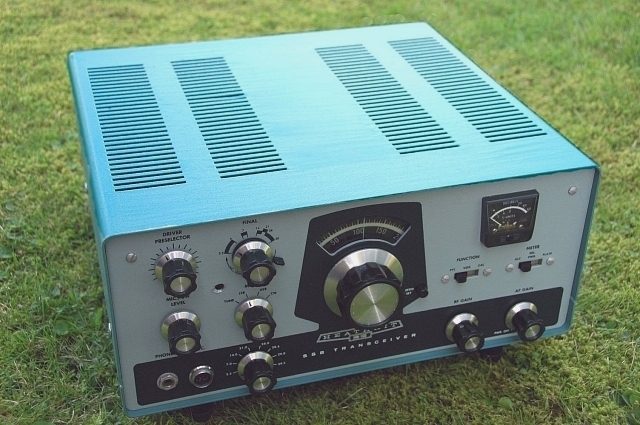

Renoverad HW-100

HW-100
Ursprunglig HW-100

HW-100

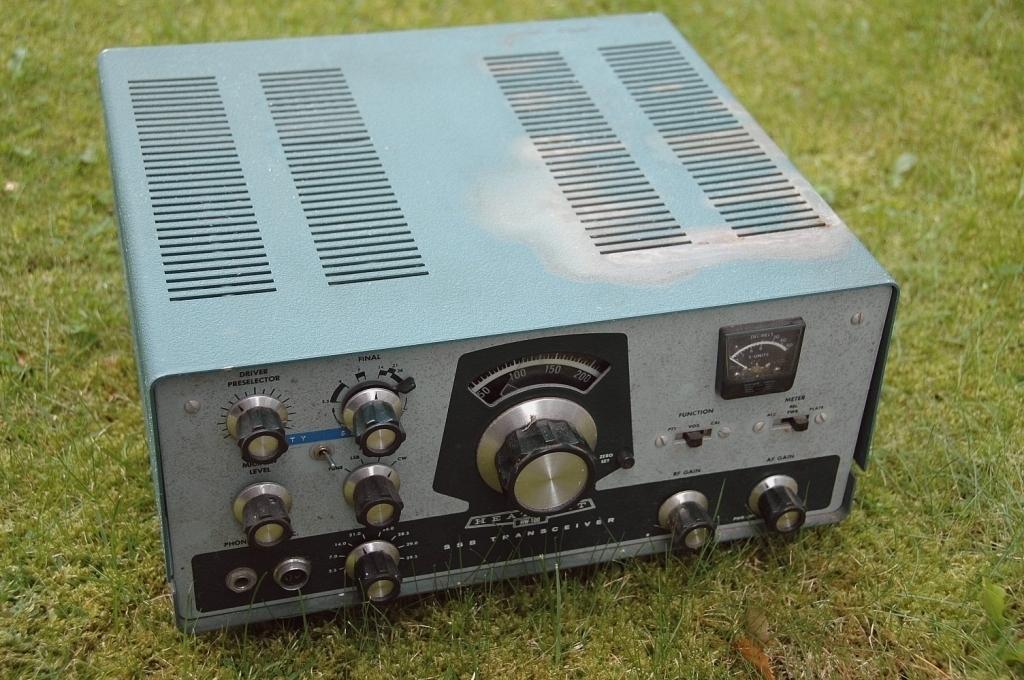

Ursprunglig HW-100 med smutsig frontpanel och en omkopplare mellan rattarna på vänstra sidan

HW-100

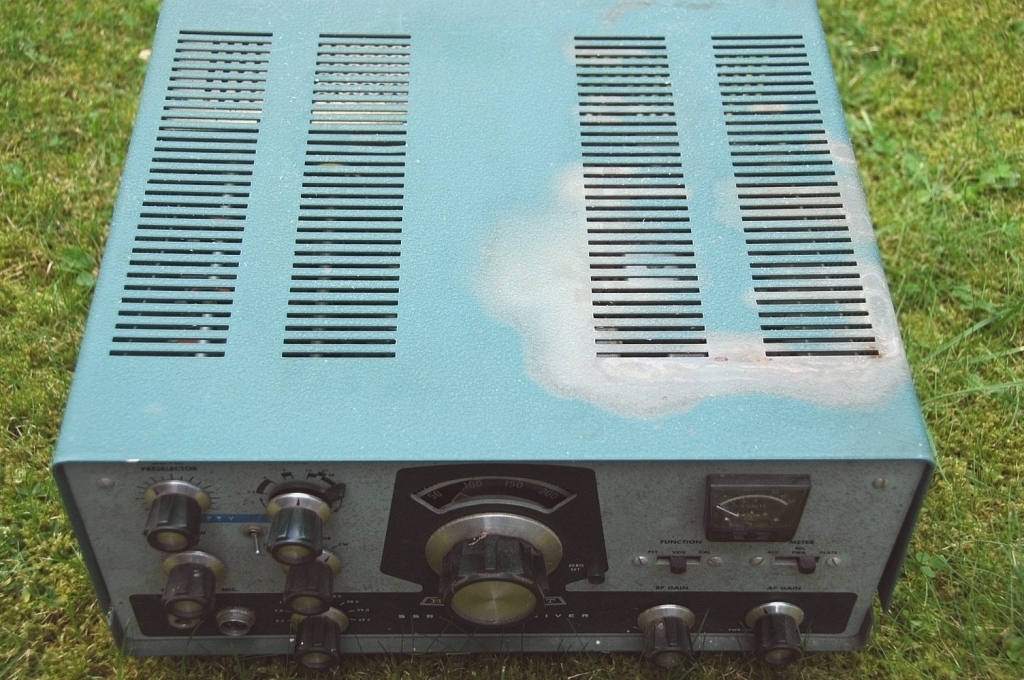

Ursprunglig HW-100 där chassits överdel har korroderat och ändrat färg

HW-100
  Ursprunglig HW-100 med smutsigt inre och trasiga drivremmar (och fel typ av drivremmar)

HW-100

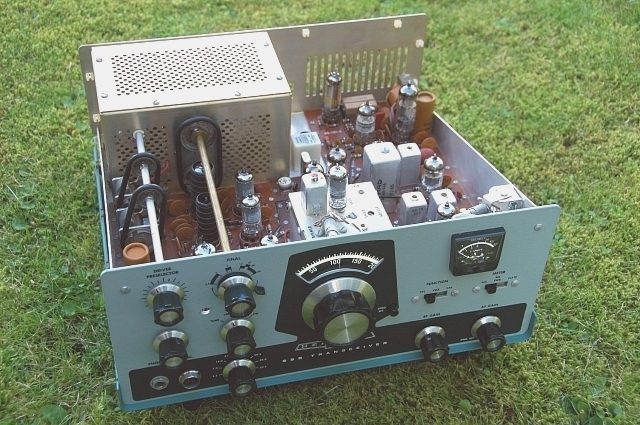

Renoverad HW-100 med nya drivremmar

HW-100

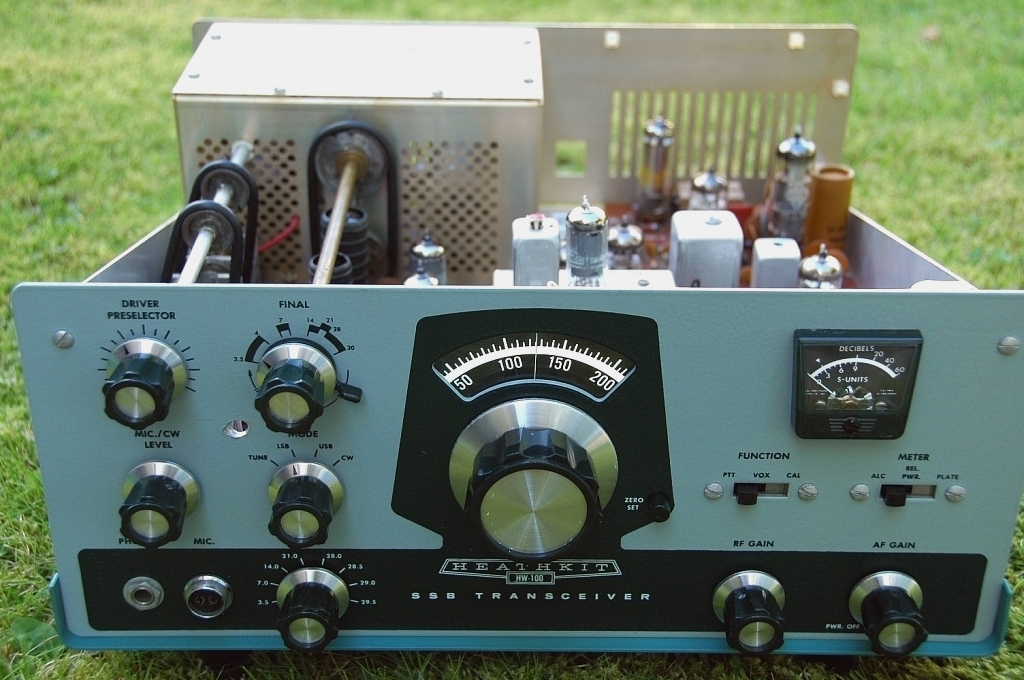

  Renoverad HW-100

HW-100
  Renoverad HW-100 och borttagen omkopplare på fronten
