IM-17



Den halvledarbestyckade voltmetern IM-17 lanserades 1967 och var i produktion till 1977. 1979 ersattes IM-17 av IM-5217 och var i produktion till 1987. Det är endast mindre kosmetiska skillnader mellan dem.

IM-17

Jag har modifierat min IM-17 något. Jag har ersatt de fast anslutna testsladdarna med 4mm standardkontakter för att göra den mer användbar som en modern multimeter. DC-proben hade ett 1Mohm motstånd inbyggt så jag ersatte det med ett motsvarande motstånd inuti IM-17. Jag har modifierat min IM-18 på ett motsvarande sätt. Dessutom har jag ersatt kvicksilverbatteriet på 8,4V med ett 9V alkaliskt standardbatteri. Jag har även byggt in en batteritest, för att mäta aktuell spänning på 9V-batteriet. Den gör instrumentet till en enkel voltmeter, kalibrerad för 10V fullt utslag, för direkt avläsning av batteriets status.

IM-17

IM-17

IM-17

Schematic
Schemat för IM-17 i originalutförande

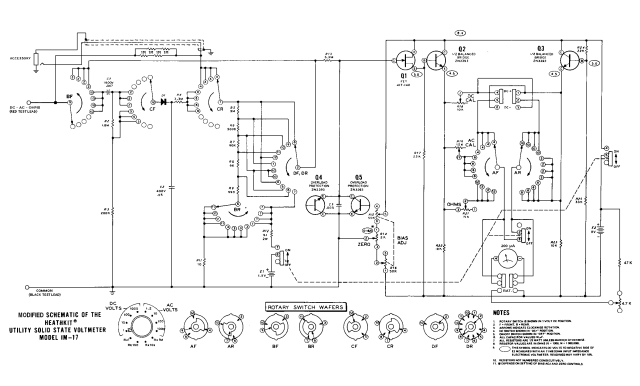

Modified schematic
Schemat för den modifierade IM-17
